Место происхождения: | Китай |
---|---|
Фирменное наименование: | Runpaq |
Сертификация: | CE |
Номер модели: | 17B8 |
Количество мин заказа: | 1000 частей |
Упаковывая детали: | пена + коробка |
Время доставки: | 10-15 дней |
Условия оплаты: | Т/Т, Л/К, западное соединение, Д/П |
Поставка способности: | 100 000/месяц |
Descriptio: | ультразвуковой пьезо датчик | Разбивочная частота: | 975 +/- 30 HZ |
---|---|---|---|
Статическая емкость: | 500PF +/- 20% | Импеданс резонанса: | < 100=""> |
Передайте угол пучка: | 5 - 10 градусов | Получите чувствительность: | >120 mv (полволна) |
Испустите поверхность: | Dia. 15 mm | Устанавливая поверхность: | Dia. 21 mm |
Давление: | > 3,0 Mpa | связывать проволокой: | центр |
Связывать проволокой тип: | провод экрана | Материал Hous: | SS304+polymer |
Высокий свет: | Датчик защиты IP68 ультразвуковой Piezo,Ультразвуковой датчик подачи воды 1MHZ,Датчик Dia 21mm устанавливая ультразвуковой Piezo |

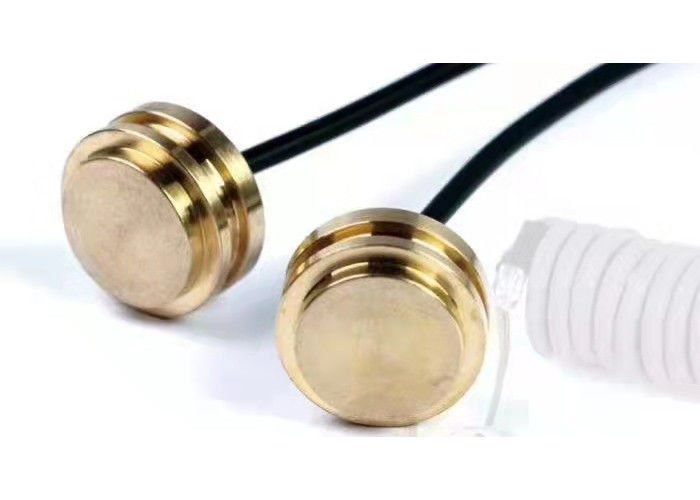

ультразвуковой датчик подачи воды, ультразвуковой piezo датчик 1MHZ
Ультразвуковое применение датчика:
Ультразвуковой счетчик- расходомер использован совместно с пьезоэлектрическим датчиком для того чтобы измерить жидкостный расход потока путем испускать ультразвуковые волны в жидкостном средстве. В дополнение к измерению подачи, ультразвуковые пьезоэлектрические датчики можно также использовать для жидкостного ровного измерения. Эти главным образом использованы для применений измерения, как осмотр, оборудование B-медицинских, красоты, акустические датчики, микро- приводы, ультразвуковые метры жары, счетчики воды, сварщики, уборщики, ультразвуковые измерители прокачки, etc.
Принцип деятельности ультразвукового датчика:
Пьезоэлектрические ультразвуковые датчики использованы в ультразвуковых измерителях прокачки. Они используют звуковые войны для того чтобы определить скорость жидкости пропуская через закрытую трубу, и их отражения к жидкости эти же. Передатчик обрабатывает время в верхней части потока и идущее дальше по потоку определить расход потока.
Чего оно сделанный: ультразвуковой датчик:
Ультразвуковой датчик частоты коротковолнового диапазона, которая составлена активного элемента, затыловки, и wearplate. Свой активный элемент пьезоэлектрический или одиночный кристаллический материал который преобразовывает электрическую энергию к ультразвуковой энергии. Он будет также после этого получает заднюю ультразвуковую энергию и преобразовывает его к электрической энергии.
Технические спецификации продукта
Технические параметры | |||||
Модель | 17B | Разбивочная частота | 975 + 30 КГц | Статическая емкость | 500 PF + 20% |
Импеданс резонанса | <110> | Защита | IP68 | Temp работы. | < 90=""> |
Давление | >3,0 Mpa | Передайте угол пучка | 5 до 10 |
Получите чувствительность |
>300 mv (полволна) |
Расквартировывать материал | SS304+polymer | Испустите поверхность | Dia. 17 mm | Устанавливая поверхность | Dia. 21 mm |
Уплотнение |
Эпоксидная смола заключение |
Проводка | Центр | Тип провода |
Dia. 2,5 mm двойное ядр |
Деталь 17SLW | Блок | Стандарт v | Деталь | Блок | Стандарт v |
Центр f (Fr) | КГц | 970±30 | Испустите луч a | . | 5-10 |
Резонирующий (r0) | Ω | <110> | Защита | IP65 | |
Статический c (CP) | pF | 900±20% | Давление | MPa | ﹥2.6 |
Получите чувствительность | mv | >280mv (половина) | Путь руководства провода | mm | Центр датчика |
Ряд | mm | Уплотнение | Заполнение эпоксидной смолы | ||
Температура | ℃ | <70> | Dia отверстия. | mm | Φ21 |
Напряжение тока | V | 3 | Материал дома | Высокомолекулярный | |
NTC |
3950 10K 1% |
Параметры
Различные варианты:
