Место происхождения: | КИТАЙ |
---|---|
Фирменное наименование: | Runpaq |
Сертификация: | CE, EXD |
Номер модели: | YF-E80-5 |
Количество мин заказа: | 1 |
Упаковывая детали: | Коробка/деревянный случай |
Время доставки: | 10-15 дней |
Условия оплаты: | T/T, L/C, D/A, D/P, западное соединение |
Поставка способности: | 2000 наборов в месяц |
Электропитание: | DC12-24V, AC85-265V | Название продукта: | низкий измеритель прокачки расхода потока, магнитный счетчик воды |
---|---|---|---|
Жидкостные средства массовой информации: | проводная жидкость, вода, сточные воды, нечистоты | Выход: | 4-20 мам, ИМП ульс MC, частота |
Сообщение: | Modbus RS485, bacnet, Mbus, GPRS, N.B.-iot, Lorawan | Диаметр: | ДН15-ДН2000 |
Средство: | вода, морская вода, проводная жидкость, жидкость, проводимость >0.5μs/cm2 | Использование: | система отопления, HVAC, нечистоты, сточные воды, STP, ETP |
Материал электрода: | 316L, HB, HC, Pt, ti | Материал вкладыша: | PTFE, трудное резиновое NR |
Высокий свет: | Измеритель прокачки воды SS316L электромагнитный,Totalizer измерителя прокачки соленой воды,Электромагнитный Totalizer измерителя прокачки |

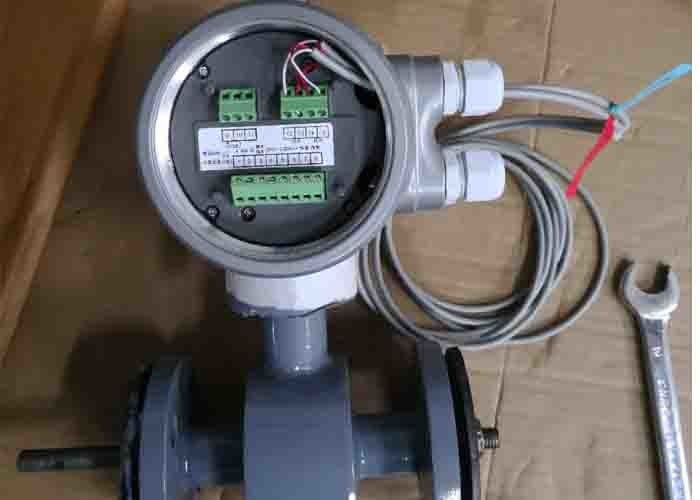

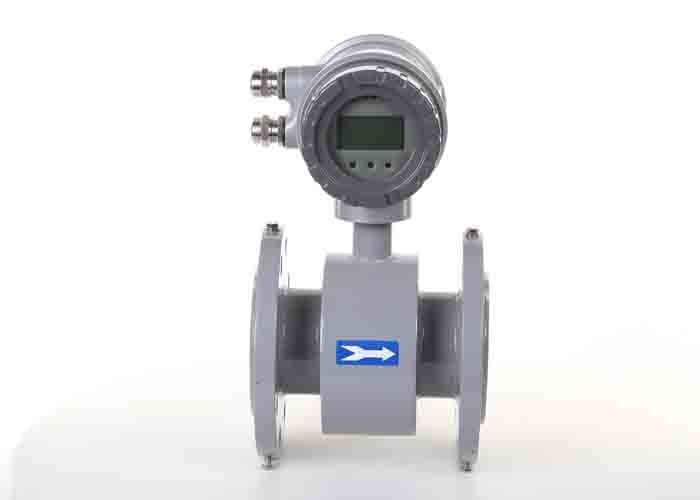

измеритель прокачки воды нержавеющей стали электромагнитный, totalizer измерителя прокачки соленой воды
Описание продуктов
Конструируют новое поколение измерителя прокачки компактных или разделения электромагнитного для измерения подачи воды. Оно поставляет широкийа ассортимент индустрии вкладышей, электродов и размеров для того чтобы отвечать потребностямы даже самых требовательных отростчатых применений в участках как разнообразных как химикат, сила, масло & газ и металлы & минирование. Сильный передатчик легок для использования и подает выходной сигнал который отвечает ваши потребностямы. Вы получите разностороннее, разумно оцененный, большинств точный измеритель прокачки портняжничанный для ваших применений. Счетчик- расходомер с низкопробной функциональностью, недостачей при доставке груза и простой и ясно понятной документацией
Теория измерения магнитного измерителя прокачки
Электромагнитные измерители прокачки, измеряют подачу путем использование закона Фарадея индукции. Внутри магнитного измерителя прокачки, электромагнитная катушка, это производит магнитное поле, и электроды которые захватывают электродвигательную силу (напряжение тока).
Особенности
Применения
ГОРОДСКОЕ ВОДОПОТРЕБЛЕНИЕ
ПРОМЫШЛЕННАЯ ЖИДКОСТЬ
ОТРАБОТАННАЯ ВОДА
ПОЛИВ
ХИМИКАТЫ
ЭЛЕКТРОПИТАНИЕ
ФАРМАЦЕВТИЧЕСКАЯ ПРОДУКЦИЯ
ЕДА
БУМАЖНЫЕ ЗАВОДЫ
МЕТАЛЛУРГИЧЕСКИЕ ШАХТЫ
Технические данные
Название продукта | Электромагнитный счетчик- расходомер | ||
Тип продукта | Местный|компактный дисплей | Удаленный дисплей | Конвертер сигнала |
Модель | IYF-E | IYF-F | IRT |
Диаметр трубы (mm) | DN10-DN2000 | ||
Электропитание | 100-240 ВПТ/18-36 VDC | ||
Точность | + 0,5% | + 0,5% | + 0,5% |
Расход энергии | <6w> | <6w> | <6w> |
Оценка приложения | IP65 | IP68 | IP65 |
Жидкостная температура | -25-120℃ | -25-120℃ | -25-120℃ |
Температура окружающей среды | -25-50℃ | -25-50℃ | -25-50℃ |
Относительная влажность | 10-90% | 10-90% | 10-90% |
Коэффициент метра | 1:100 | 1:100 | 1:100 |
Направление подачи | подача Bi-направления | подача Bi-направления | подача Bi-направления |
Сообщение | RS485/Bacnet | RS485/Bacnet | RS485/Bacnet |
Выход сигнала | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency |
Точность
Dia трубы (mm) | Скорость (m/s) | Точность |
3-20 | <0> | + 0,25% FS |
0.3-1 | + отсчет 1,0% | |
1-15 | + 0,25% отсчета | |
25-600 | 0.1-0.3 | + 0,25% FS |
0.3-1 | + 0,5% отсчета | |
1-15 | + 0,3% отсчета | |
700-3000 | <0> | + 0,25% FS |
0.3-1 | + отсчет 1,0% | |
1-15 | + 0,25% отсчета |
Модельный выбор
Извещение на выборе местного типа и удаленного типа:
Удаленный тип значит что дисплей передатчика и конвертера установлен в различных положениях, ем предлагал для того чтобы выбрать
удаленный напечатайте внутри следующие условия:
Никакой | Модель | ||||||||
YF | Электромагнитный счетчик- расходомер | ||||||||
TF | Турбина | ||||||||
VF | Votex | ||||||||
LX | Колесо лопасти | ||||||||
T | Ультразвуковой | ||||||||
Режим работы монитора E/F | E: компактный/местный дисплей, f: удаленный дисплей | ||||||||
Dia трубы | Тип (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Код | Точность | ||||||||
1 | + 0,5% FS | ||||||||
2 | + FS 1,0% | ||||||||
3 | + 0,2% FS | ||||||||
Код | Тип | ||||||||
N | Конвертер: 12/24 VDC, выход ИМПа ульс | ||||||||
Передатчик: 24VDC, outpt 4-20mA | |||||||||
B | Умный, батарея льва, отсутствие местного дисплея | ||||||||
G | Умный, местный дисплей, 4-20mA вывел наружу | ||||||||
C1 | Умный, местный дисплей, RS485 | ||||||||
C2 | Умный, местный дисплей, ХАРТ | ||||||||
Код | Тип | ||||||||
S | Снабжение жилищем углерода стальное | ||||||||
L | Снабжение жилищем нержавеющей стали | ||||||||
G | Высокое снабжение жилищем давления | ||||||||
ГЕКТОЛИТР | электрод 316L | ||||||||
HTi | Электрод титана | ||||||||
HTa | Электрод Tantlum | ||||||||
HC | Электрод Hastelloy-C | ||||||||
L1 | Жидкостные средства массовой информации | ||||||||
L2 | Средства массовой информации газа | ||||||||
P | Компенсация давления | ||||||||
T | Компенсация влияния температуры | ||||||||
PT | Pressure&Temp. Компенсация | ||||||||
F | Вкладыш PTFE | ||||||||
X | Резиновый вкладыш | ||||||||
Образец: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, местный дисплей, Dia: 100mm, + 0.5%FS, снабжение жилищем углерода стальное, умный, 4-20mA outpt, RS485, 316L электроды, жидкостный метр средств массовой информации, вкладыш PTFE |
Применимая измеряя жидкость:
Не-применимый измерять медиальный
Диаметр трубы, том подачи и размер продукта
Dia | Том подачи (m3/h) | Размер продукта (mm) | |||||
(mm) | Нормальный | Минута | Макс | L | D | H | H1 |
15 | 1,5 | 0,06 | 9,5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3,5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1,19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271,4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11,3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25,43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Промышленные применения
Химикат | Еда & напиток | Бумажная фабрика |
Металлургия | Защита среды | Гидравлический |
Минирование | Нержавеющий | Нефть |
Фармация | Кондиционер | Выходящий завод по обработке |
Опреснение морской воды | Фармация | Водоочистка |
Конкурентное преимущество
Демонстрация деталей
Калибровочная линия трансформатора Inhouse кремния продукции PCB стальная
Как использовать магнитный измеритель прокачки
Электромагнитные счетчики- расходомеры измеряют скорость проводных жидкостей в трубах, как вода, кислоты, каустик, и slurries. Магнитные счетчики- расходомеры могут измерить как следует когда электрическая проводимость жидкости больше чем приблизительно 5μS/cm. Быть осторожным потому что использующ магнитные счетчики- расходомеры на жидкостях с низкой проводимостью, как деионизированная вода, питательная вода боилера, или углероды, могут причинить счетчик- расходомер повернуть и измерить подачу нуля.
