Место происхождения: | Китай |
---|---|
Фирменное наименование: | Runpaq |
Сертификация: | CE, EXD |
Номер модели: | YR-E80 |
Количество мин заказа: | 1 |
Цена: | USD280 (1-5 sets) / USD240 (>5 sets) |
Упаковывая детали: | Коробка/деревянный случай |
Время доставки: | 10-15 дней |
Условия оплаты: | T/T, L/C, D/A, D/P, западное соединение |
Поставка способности: | 2000 наборов в месяц |
сила: | 24VDC, 100-240VAC, 12-36VDC | Название продукта: | измеритель прокачки воды, электромагнитный датчик измерителя прокачки |
---|---|---|---|
Жидкостные средства массовой информации: | проводная жидкость, вода | Выход: | 4-20 мам, ИМП ульс, частота |
Сообщение: | Modbus RS485, bacnet, Mbus, GPRS | Средняя температура: | -20℃~+120℃, -20°C - +180 °C, ≤120℃, -40~180℃ |
Средство: | вода, морская вода, проводная жидкость, жидкость, проводимость >0.5μs/cm2 | Использование: | система отопления, HVAC, нечистоты, сточные воды, STP, ETP |
Высокий свет: | Электромагнитный измеритель прокачки воды 36VDC,электромагнитный измеритель прокачки воды dN80,Ультразвуковой счетчик воды DN80 |

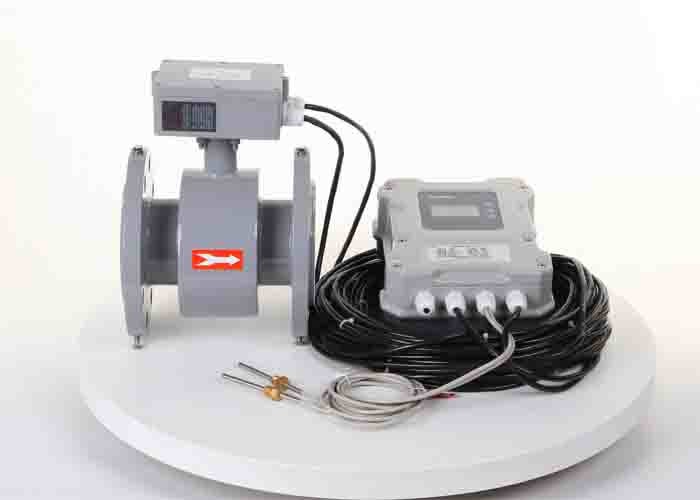

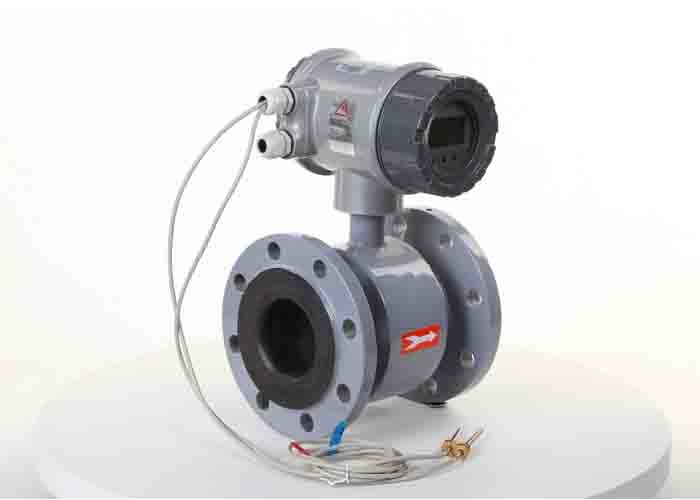

магнитный счетчик жары, электромагнитная температура измерителя прокачки воды: 95 °C DN80
Описание
Магнитный измеритель прокачки не мешает подача, поэтому его можно приложить для того чтобы очистить, санитарные, грязные, въедливые и истирательные жидкости. Магнитные счетчики- расходомеры можно приложить к подаче жидкостей которые проводные, поэтому углероды и газы нельзя измерить с этой технологией должной к их непроводящим природе и газовому состоянию, соответственно.
Электромагнитные счетчики- расходомеры не требуют бега очень в верхней части потока и по потоку прямого поэтому их можно установить в относительно короткие бега метра. Магнитные счетчики- расходомеры типично требуют 3-5 диаметров прямого бега в верхней части потока и 0-3 диаметров идущего дальше по потоку прямого бега измеренного от самолета электродов магнитного счетчика- расходомера.
Особенности
Технические данные
Название продукта | Электромагнитный счетчик- расходомер | ||
Тип продукта | Местный|компактный дисплей | Удаленный дисплей | Конвертер сигнала |
Модель | IYF-E | IYF-F | IRT |
Диаметр трубы (mm) | DN10-DN2000 | ||
Электропитание | 100-240 ВПТ/18-36 VDC | ||
Точность | + 0,5% | + 0,5% | + 0,5% |
Расход энергии | <6w> | <6w> | <6w> |
Оценка приложения | IP65 | IP68 | IP65 |
Жидкостная температура | -25-120℃ | -25-120℃ | -25-120℃ |
Температура окружающей среды | -25-50℃ | -25-50℃ | -25-50℃ |
Относительная влажность | 10-90% | 10-90% | 10-90% |
Коэффициент метра | 1:100 | 1:100 | 1:100 |
Направление подачи | подача Bi-направления | подача Bi-направления | подача Bi-направления |
Сообщение | RS485/Bacnet | RS485/Bacnet | RS485/Bacnet |
Выход сигнала | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency |
Точность
Dia трубы (mm) | Скорость (m/s) | Точность |
3-20 | <0> | + 0,25% FS |
0.3-1 | + отсчет 1,0% | |
1-15 | + 0,25% отсчета | |
25-600 | 0.1-0.3 | + 0,25% FS |
0.3-1 | + 0,5% отсчета | |
1-15 | + 0,3% отсчета | |
700-3000 | <0> | + 0,25% FS |
0.3-1 | + отсчет 1,0% | |
1-15 | + 0,25% отсчета |
Модельный выбор
Извещение на выборе местного типа и удаленного типа:
Удаленный тип значит что дисплей передатчика и конвертера установлен в различных положениях, ем предлагал для того чтобы выбрать
удаленный напечатайте внутри следующие условия:
Никакой | Модель | ||||||||
YF | Электромагнитный счетчик- расходомер | ||||||||
TF | Турбина | ||||||||
VF | Votex | ||||||||
LX | Колесо лопасти | ||||||||
T | Ультразвуковой | ||||||||
Режим работы монитора E/F | E: компактный/местный дисплей, f: удаленный дисплей | ||||||||
Dia трубы | Тип (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Код | Точность | ||||||||
1 | + 0,5% FS | ||||||||
2 | + FS 1,0% | ||||||||
3 | + 0,2% FS | ||||||||
Код | Тип | ||||||||
N | Конвертер: 12/24 VDC, выход ИМПа ульс | ||||||||
Передатчик: 24VDC, outpt 4-20mA | |||||||||
B | Умный, батарея льва, отсутствие местного дисплея | ||||||||
G | Умный, местный дисплей, 4-20mA вывел наружу | ||||||||
C1 | Умный, местный дисплей, RS485 | ||||||||
C2 | Умный, местный дисплей, ХАРТ | ||||||||
Код | Тип | ||||||||
S | Снабжение жилищем углерода стальное | ||||||||
L | Снабжение жилищем нержавеющей стали | ||||||||
G | Высокое снабжение жилищем давления | ||||||||
ГЕКТОЛИТР | электрод 316L | ||||||||
HTi | Электрод титана | ||||||||
HTa | Электрод Tantlum | ||||||||
HC | Электрод Hastelloy-C | ||||||||
L1 | Жидкостные средства массовой информации | ||||||||
L2 | Средства массовой информации газа | ||||||||
P | Компенсация давления | ||||||||
T | Компенсация влияния температуры | ||||||||
PT | Pressure&Temp. Компенсация | ||||||||
F | Вкладыш PTFE | ||||||||
X | Резиновый вкладыш | ||||||||
Образец: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, местный дисплей, Dia: 100mm, + 0.5%FS, снабжение жилищем углерода стальное, умный, 4-20mA outpt, RS485, 316L электроды, жидкостный метр средств массовой информации, вкладыш PTFE |
Применимая измеряя жидкость:
Не-применимый измерять медиальный
Диаметр трубы, том подачи и размер продукта
Dia | Том подачи (m3/h) | Размер продукта (mm) | |||||
(mm) | Нормальный | Минута | Макс | L | D | H | H1 |
15 | 1,5 | 0,06 | 9,5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3,5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1,19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271,4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11,3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25,43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Промышленные применения
Химикат | Еда & напиток | Бумажная фабрика |
Металлургия | Защита среды | Гидравлический |
Минирование | Нержавеющий | Нефть |
Фармация | Кондиционер | Выходящий завод по обработке |
Опреснение морской воды | Фармация | Водоочистка |
Конкурентное преимущество
Демонстрация деталей
Калибровочная линия трансформатора Inhouse кремния продукции PCB стальная
Как использовать магнитный измеритель прокачки
Электромагнитные счетчики- расходомеры измеряют скорость проводных жидкостей в трубах, как вода, кислоты, каустик, и slurries. Магнитные счетчики- расходомеры могут измерить как следует когда электрическая проводимость жидкости больше чем приблизительно 5μS/cm. Быть осторожным потому что использующ магнитные счетчики- расходомеры на жидкостях с низкой проводимостью, как деионизированная вода, питательная вода боилера, или углероды, могут причинить счетчик- расходомер повернуть и измерить подачу нуля.
